環境配慮型製品 窒素フリー化学ニッケルめっきプロセス(開発中) ENILEX NI-500

総合研究所 基幹技術開発部 若田 康輔 Kosuke WAKATA 横山 千香子 Chikako YOKOYAMA

はじめに

装飾分野をはじめとした樹脂上へのめっきの下地処理には、樹脂素材上にNiを被覆させる化学Niめっきが広く用いられている。一般的に化学Niめっきプロセスには、pH調整や安定化のために高濃度のアンモニアが含まれている。しかし、排水中にアンモニアや窒素が含まれることで、環境に対する負荷が高いことが近年の課題となっている。実際に中国では窒素は20ppm以下、アンモニア態窒素は15ppm以下という排水規制が導入されており、河川付近の地域では、さらに規制は厳しくなる。また、アンモニアは臭気が強く、作業環境の観点からも使用しない方が望ましい。
上記のような背景から、当社ではアンモニアをはじめとした窒素化合物を含有しない化学NiめっきプロセスENILEX NI-500(以下、NI-500)を開発した。
前回の報告(JCU テクニカルレポートVol.109)では本プロセスの性能・特長を報告したが、今回はプロセス組成や管理方法について報告する。

装飾分野をはじめとした樹脂上へのめっきの下地処理には、樹脂素材上にNiを被覆させる化学Niめっきが広く用いられている。一般的に化学Niめっきプロセスには、pH調整や安定化のために高濃度のアンモニアが含まれている。しかし、排水中にアンモニアや窒素が含まれることで、環境に対する負荷が高いことが近年の課題となっている。実際に中国では窒素は20ppm以下、アンモニア態窒素は15ppm以下という排水規制が導入されており、河川付近の地域では、さらに規制は厳しくなる。また、アンモニアは臭気が強く、作業環境の観点からも使用しない方が望ましい。
上記のような背景から、当社ではアンモニアをはじめとした窒素化合物を含有しない化学NiめっきプロセスENILEX NI-500(以下、NI-500)を開発した。
前回の報告(JCU テクニカルレポートVol.109)では本プロセスの性能・特長を報告したが、今回はプロセス組成や管理方法について報告する。

特長

●窒素化合物不使用
●臭気が弱く扱いやすい
●Pb、Cdなどの規制物質不使用
●製品がすべて液体のため、取扱いが容易
●なめらかで均一、かつ密着性が良い皮膜が得られる
●アンモニア含有プロセスと同等の安定性

●窒素化合物不使用
●臭気が弱く扱いやすい
●Pb、Cdなどの規制物質不使用
●製品がすべて液体のため、取扱いが容易
●なめらかで均一、かつ密着性が良い皮膜が得られる
●アンモニア含有プロセスと同等の安定性

プロセス組成と作業条件

NI-500の組成を表1に示す。



表1 NI-500の標準建浴組成



また、作業条件を表2に示す。樹脂めっきに使用されている従来の化学Niめっきプロセスと同様の条件で使用することができる。



表2 NI-500の作業条件



NI-500の組成を表1に示す。



表1 NI-500の標準建浴組成



また、作業条件を表2に示す。樹脂めっきに使用されている従来の化学Niめっきプロセスと同様の条件で使用することができる。



表2 NI-500の作業条件



管理方法

NI-500プロセスは、従来の当社アンモニア含有プロセスと同様に、分析管理が可能である。Ni金属分が不足した場合は各種補給用成分を補給する(表3)。またpHが低下した際には、pH調製用の成分であるNI-500 Pを使用する。



表3 NI-500の補給方法



NI-500プロセスは、従来の当社アンモニア含有プロセスと同様に、分析管理が可能である。Ni金属分が不足した場合は各種補給用成分を補給する(表3)。またpHが低下した際には、pH調製用の成分であるNI-500 Pを使用する。



表3 NI-500の補給方法



めっき性能

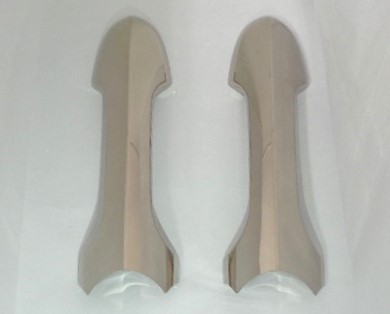

一般的なPd触媒付与を行ったABS素材に対して、NI-500プロセスを用いて化学Niめっきを行った写真を図1(左)に示す。外観は均一で良好であり、めっき未析出などの不良は発生していない。また、NI-500プロセス処理後にCuめっき、NiめっきおよびCrめっきの一連の電気めっきを行った写真を図1(右)に示す。外観不良やフクレなどの不良は確認されず、良好なめっき皮膜が得られた。



図1 NI-500にて化学Niめっきを行った外観(左)
      NI-500めっき後にCu, Ni, Crめっきを行った外観(右)



一般的なPd触媒付与を行ったABS素材に対して、NI-500プロセスを用いて化学Niめっきを行った写真を図1(左)に示す。外観は均一で良好であり、めっき未析出などの不良は発生していない。また、NI-500プロセス処理後にCuめっき、NiめっきおよびCrめっきの一連の電気めっきを行った写真を図1(右)に示す。外観不良やフクレなどの不良は確認されず、良好なめっき皮膜が得られた。



図1 NI-500にて化学Niめっきを行った外観(左)
      NI-500めっき後にCu, Ni, Crめっきを行った外観(右)



おわりに

当社が開発した窒素フリー化学NiめっきプロセスENILEX NI-500は、アンモニアなどの窒素化合物を含有しいないにもかかわらず、従来のアンモニア含有プロセスと同等の性能を有している。また、補給や作業条件なども従来プロセスと同様で、特別な変更を必要としない。現在、早期市場展開すべく拡販を進めている。

当社が開発した窒素フリー化学NiめっきプロセスENILEX NI-500は、アンモニアなどの窒素化合物を含有しいないにもかかわらず、従来のアンモニア含有プロセスと同等の性能を有している。また、補給や作業条件なども従来プロセスと同様で、特別な変更を必要としない。現在、早期市場展開すべく拡販を進めている。
